Преимущества соленоидных клапанов Offenwanger
Новые высококачественные соленоидные вентили Offenwanger для холодильной техники (Германия).
Данные клапаны, кроме того что отлично справляются со своими прямыми задачами, также обладают рядом преимущества перед аналогами.
Одним из неоспоримых преимуществ можно выделить модульность конструкции.

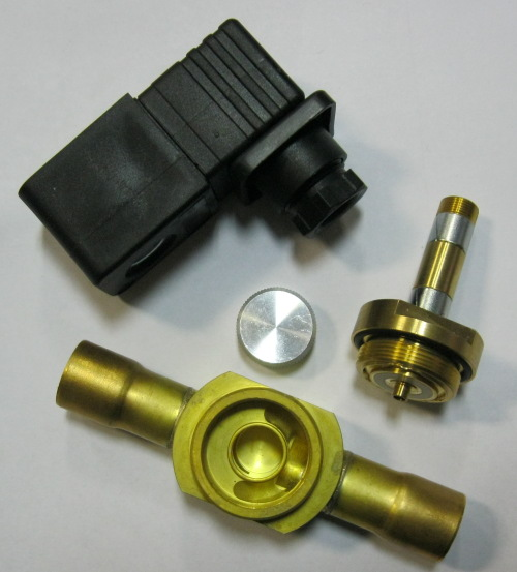

Вентиль можно полностью разобрать для очистки, замены некоторых деталей или изменения конфигурации. Так, заменив присоединительный патрубок, можно изменить тип подключения вентиля - с пайки на резьбу или наоборот.
Предусмотрена возможность замены вентиля на:
- смотровое стекло
- запорный вентиль
- обратный клапан
- вентиль с ручной регулировкой
Конструктивные особенности клапана Offenwanger
Запорная часть вентиля состоит из полого латунного корпуса, внутри которого находится стальной шток, подпираемый сверху пружиной. Нижняя часть запорной части вентиля имеет уплотнительное резиновое кольцо и резьбу, с помощью которой она вворачивается в корпус вентиля. Вертикальная, цилиндрическая полая часть (рубашка штока вентиля), внутри которой перемещается шток, имеет свои особенности - “Now Haw”. Это цилиндрические проточки (углубления) в верхней и нижней части рубашки. В эти проточки вставлены по два сегмента из стали. Их назначение – с минимальными потерями, передать и замкнуть магнитный поток от катушки стальному штоку, чтобы обеспечить работу вентиля при максимальном перепаде давления. Наличием такого магнитопровода и объясняется столь малая потребляемая мощность катушки (для всех типоразмеров вентилей).Создаваемый электрическим полем катушки магнитный поток через эти стальные сегменты вверху и внизу рубашки штока с минимальными потерями передается штоку. Вклад этих стальных сегментов в величину магнитного потока, воздействующего на шток – порядка 30 – 35%. Таким образом, без указанных сегментов работа вентиля невозможна, шток не сможет перемещаться. Помимо этого, эти сегменты выполняют роль направляющих для катушки и позволяют ей быть без зазоров одетой на рубашку штока вентиля, делая минимальными потери магнитного потока. Для всех вентилей используется одна универсальная катушка со встроенным диодным мостом. Она может быть использована для сетей с переменным и постоянным током. Это повышает надежность работы вентиля в сетях с плохим качеством напряжения. В сетях с переменным током вентиль не гудит, работает бесшумно, без дребезга и вибраций. При наличии встроенного диодного моста снятая с вентиля катушка (под напряжением) не нагреется и не сгорит. Если коснуться уплотнительных колец, то и здесь есть существенное преимущество предлагаемых вентилей перед аналогами конкурентов. При необходимости изменения рабочей среды в системе, применяя вентили Offenwanger нет необходимости менять сам вентиль! Достаточно поменять уплотнительное кольцо. Поставка уплотнительных колец для работы на других рабочих средах предусматривается.Что такое соленоидный (электромагнитный) клапан?▼
Электромагнитный клапан — электромеханическое устройство, предназначенное для регулирования потоков всех типов жидкостей и газов. Он состоит из корпуса, соленоида (электромагнита) с сердечником, на котором установлен диск или поршень, регулирующий поток.
Соленоидный клапан по применению не отличается от обычного запорного крана, однако с его помощью можно дистанционно регулировать подачу жидкости или газа. Переключение можно производить вручную либо автоматически – посредством специального таймера или при достижении определенных условий (давление на клапане, температура…).
Типовой соленоидный клапан состоит из следующих частей: (см. рисунок)
Принцип действия
Принцип действия электромагнитного клапана заключается в следующем. В статичном состоянии клапан либо закрыт, либо открыт, что зависит от его типа. В этом состоянии поршень клапана либо его мембрана, за счет пружины, герметично соприкасается с седлом клапана. Для изменения этого состояния на катушку клапана подается напряжение, после чего клапан меняет свое состояние на противоположное – Нормально Открытый клапан закрывается а Нормально Закрытый – открывается.Устройство соленоидных клапанов

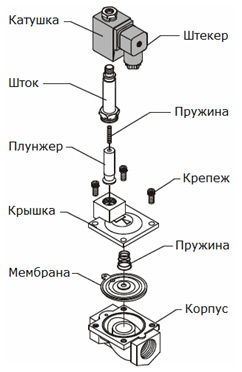

Типовой соленоидный клапан состоит из следующих частей: (см. рисунок)
- Соленоидная катушка
- Штекер
- Шток
- Пружина
- Плунжер
- Крепеж
- Крышка
- Пружина мембраны
- Мембрана
- Корпус
Типы соленоидных клапанов▼
Соленоидные (электромагнитные) клапаны широко используются для управления потоками газов и жидкостей.
В соотетствии с областью применения, клапаны должны соответствовать некоторым требованиям, таким как скорости переключения, надежности, соответствия рабочей среде, пропускной способности, компактности.
Соленоидные клапаны OFFENWANGER соответствуют всем стандатрам и имеют следующие преимущества:
- Модульность
- Высокая пропускная способность
- Малое энергопотребление
- Бесшумная работа
- Долгий срок эксплуатации
- Компактность
Как правильно выбрать соленоидный клапан▼
При выборе клапанов необходимо учитывать такие факторы как рабочая среда (различные газы или жидкости), давление на клапане, диаметр трубы магистрали и температура вещества. На нашем сайте вы сможете заказать электромагнитые клапаны производства немецкой компании OFFENWANGER для климатического и холодильного оборудования под трубы диаметром от 6 до 42 мм.
Материал корпуса выполнен из латуни, нержавеющей стали, PTFE и EPDM. Данные клапаны находят применение для пара и горячей воды температурой до 150°C, давлением до 40 бар.
При выборе клапана также необходимо руководствоваться таблицами производительности и основными характеристиками электромагнитных клапанов, указанных на сайте в соответствующих разделах.
Производительность клапанов рассчитана на 30млн рабочих циклов, что является очень хорошим показателем для данного оборудования.
Материалы корпуса, используемые в клапанах Offenwanger▼
В электромагнитных соленоидных клапанах Offenwanger используются такие материалы, как латунь, нержавеющая сталь, PTFE, EPDM
PTFE - политетрафторэтилен. Представляет собой фторполимер, который является одним из самых стойких к различным химическим веществам. Зачастую применяется для кислот и смесей высокой концентрации в химической промышленности, также для щелочей и растворителей. Особо стоек к таким веществам, как бензол, окислитель, различным маслам и топливу. Может также применятся для агрессивных газов, воздуха, воды и пара, также для углеводородов. Не допускается для использования с жидкими щелочными металлами и трифторидом хлора. Допустимый температурный диапазон варьируется от -50 °С до 200 °С.
EPDM - этилен-пропилен-диен-каучук. Достаточно недорогой материал, однако стоек к различным химическим веществам, износостойкий и эластичный полимерный материал. Обладает устойчивостью к старению и различным воздействиям атмосферы. Не восприимчив к кислотам и щелочам, окислителям и соленым растворам. Также к воде, пару низкого давления и нейтральным газам. Не допускается для использования с бензином, бензолам и углеводородам. Рабочий температурный диапазон от -40 °С до 140 °С.
