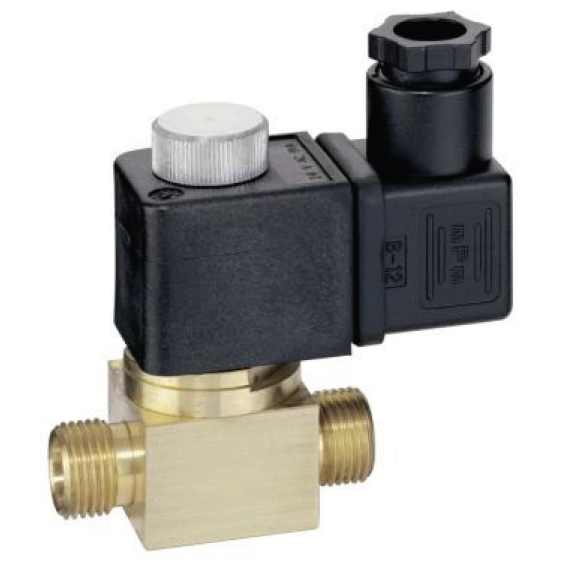

2/2 ходовой электромагнитный клапан под резьбовой присоединение для трубки Ø 10-22 мм
Серия: VB20
| Присоединение | KV | Вес | Номер типа | клапана |
| Ø трубки | Нормально закрытый | Нормально открытый | ||
| 10 mm | 0,9 | 0,34 кг | VBB20* | VBB23* |
| 12 mm | 1,9 | 1,36 кг | VBC20* | VBC23* |
| 16 mm | 2,4 | 1,38 кг | VBD20* | VBD23* |
| 22 mm | 2,8 | 1,43 кг | VBE20* | VBE23* |
*Тип катушки: 1 = 230 V DC/AC; 2 = 024 V DC/AC; 4 = 012 V DC/AC; 5 = 110 V DC/AC. Цифра типа катушки указывается последней в типе клапана (VBE201)
KV - пропускная пособность по воде, м³/ч, при падении давления у клапана на 1 бар.
Скачать спецификацию (PDF, 0.9 мб)
Хладагенты: R22, R134A, R404A, R407C, R507
Минимальный срок работы: 30 млн. рабочих циклов
Рабочее давление: 0,05 - 30 бар
Рабочий температурный диапазон: от -40 до +70
Допустимая температура газа: от -40 до +150
Мощность катушки: 6 Вт DC (штекер с GR-диодом)
Тип подключения катушки: DIN 43650 A PG9/PG11
Класс защиты корпуса катушки: IP65 (со штекером)
Материалы корпуса: Латунь, нержавеющая сталь, PTFE, EPDM
| Присоединение
Ø трубки | По жидкости | По всасываемому пару | По горячему газу |
| R22 | R404A R507 |
R134A | R407C | R22 | R404A R507 |
R134A | R407C | R22 | R404A R507 |
R134A | R407C | |
| 10 мм | 18 | 12,5 | 16,7 | 17,1 | 2,0 | 1,8 | 1,5 | 1,85 | 8,3 | 6,8 | 6,6 | 8,7 |
| 12 мм | 38 | 26,4 | 35,3 | 36,1 | 4,3 | 3,9 | 3,2 | 4,0 | 17,5 | 14,3 | 13,9 | 18,4 |
| 16 мм | 48 | 33,4 | 44,6 | 45,6 | 5,4 | 4,9 | 4,0 | 5,0 | 22,1 | 18,0 | 17,6 | 23,2 |
| 22 мм | 56 | 38,9 | 52,1 | 53,2 | 6,3 | 5,7 | 4,6 | 5,85 | 25,8 | 21,1 | 20,5 | 27,1 |
